Hoe werkt een lucht–lucht warmtepomp?

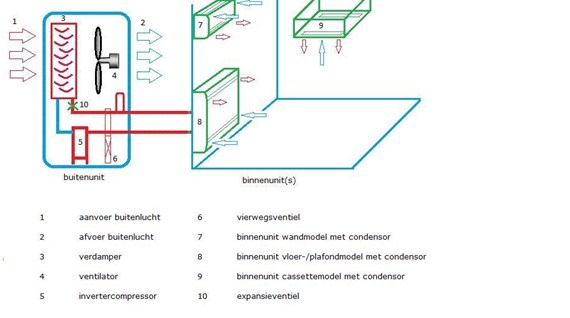

De werking van een lucht-lucht warmtepomp in tien eenvoudige stappen:
- De ventilator in de buitenunit trekt de buitenlucht aan.
- De buitenlucht stroomt door een verdamper (warmtewisselaar radiatorprincipe) met koelgas.
- De warmtewisselaar onttrekt + 8 °C aan energie aan de buitenlucht en draagt die over aan het koelgas.
- Het opgewarmde koelgas stroomt naar de invertercompressor die via compressie energie aan het koelgas toevoegt waardoor het tot + 75°C (heetgas) opwarmt.
- De ventilator blaast de afgekoelde lucht terug uit de buitenunit.
- Het heetgas stroomt door een vierwegsventiel naar de condensor (inox platenwarmtewisselaar) waar het heetgas zijn warmte op de aangezogen binnenlucht overdraagt en vloeistof wordt (condenseert).
- De afgekoelde vloeistof stroomt van de condensor door een expansieventiel naar de verdamper waardoor het terug koelgas wordt.
- Het koelgas gaat naar de warmtewisselaar van de buitenunit en de cyclus start opnieuw.
- De ventilator van de binnenunit zuigt lucht op kamertemperatuur aan.
- De aangezogen lucht stroomt door de condensor (inox platenwarmtewisselaar) en onttrekt + 5°C warmte aan het heetgas waarna de ventilator van de binnenunit de opgewarmde lucht terug de kamer inblaast.
Wilt u meer weten over de werking van een lucht-lucht warmtepomp of wilt een offerte op maat? Neem contact op.
